单位：mm

划艇存放架 · 3D 图纸册

单面放艇 / 双面放艇 各一套 ｜ 总长 8000 · 柱距 2000 ｜ 4 层横杆（离地200 · 层距600）｜ 柱顶 3200 · 双面人字顶 / 单面单向斜顶 ｜ 横杆水平 + 上翘挡块 + 斜撑补强

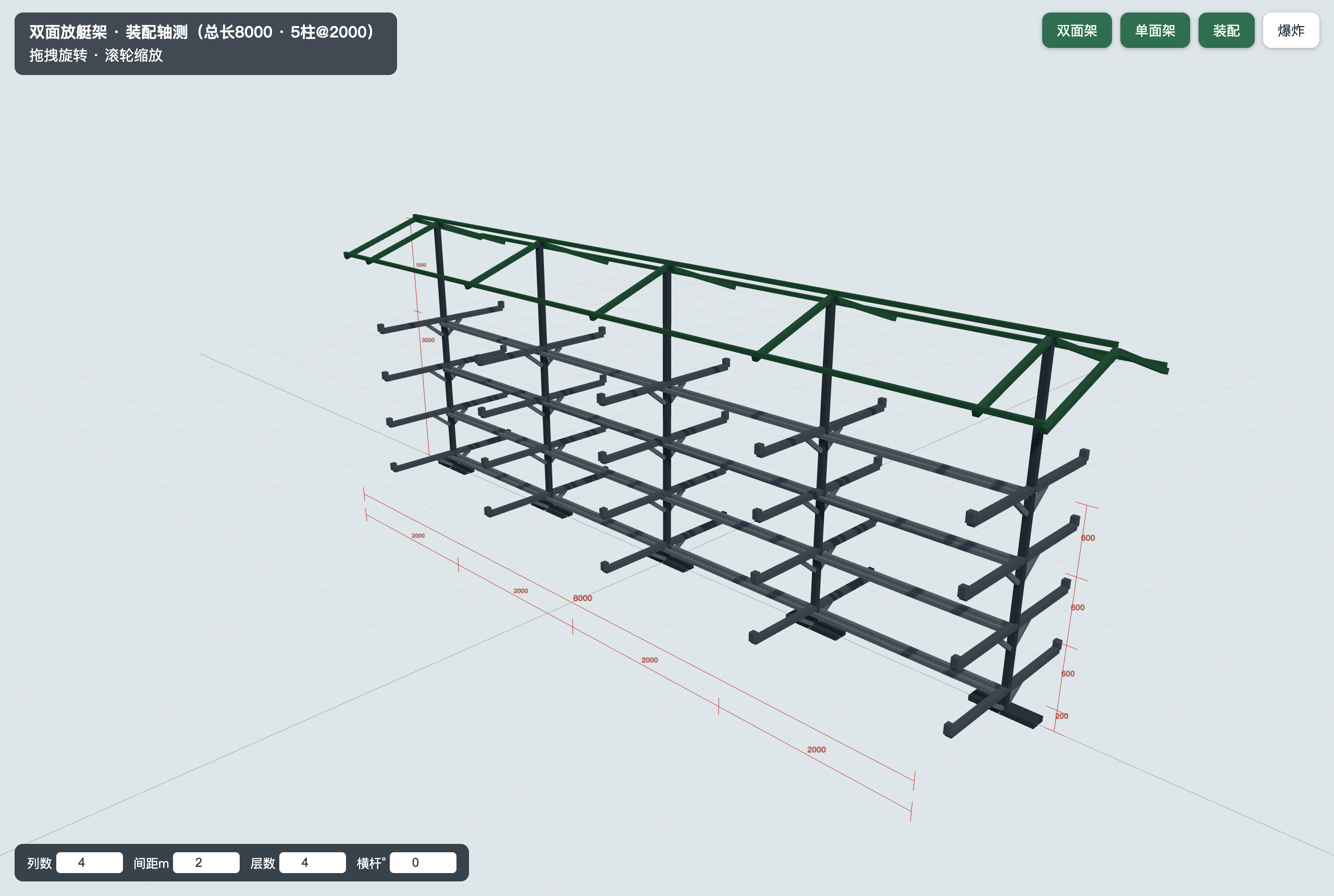

双面放艇架 · 装配轴测（5 柱 @2000，两侧各 4 层 ×5 横杆 + 柱侧斜撑）
单面放艇架 · 装配轴测
项目规格 / 数值项目规格 / 数值
排架总长8000（5 柱，柱距 4×2000）横杆□60×60×3，L=900，水平 0°，上翘挡块 h=90，柱侧贴柱短斜撑补强
层数 / 标高4 层：200 / 800 / 1400 / 2000立柱□60×60×3，H=3200（第4层净高1200）
横杆位置每柱 1 道固定于立柱（支点距 2000，栓接+贴柱斜撑）纵向系杆□40×40×3，每层每侧一道通长
斜顶双面人字形 3200→双侧檐 2850；单面单向斜顶 3200→2850；脊梁落柱顶底脚每柱垫板 600×160×50，M12 膨胀螺栓 ×2 / 柱
划艇存放架 3D 图纸册P1 / P4

双面放艇架

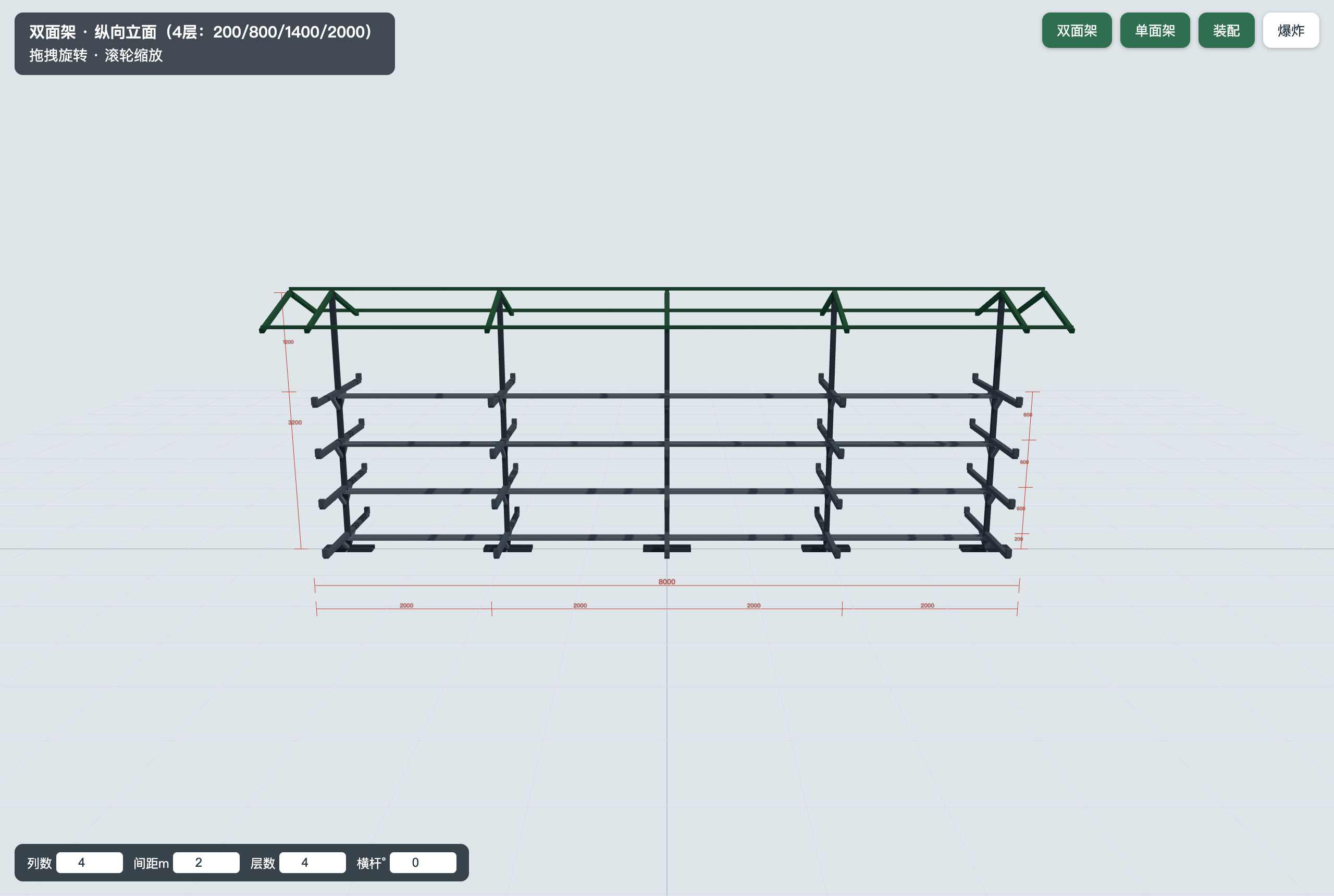

纵向立面 · 4 层标高 200/800/1400/2000

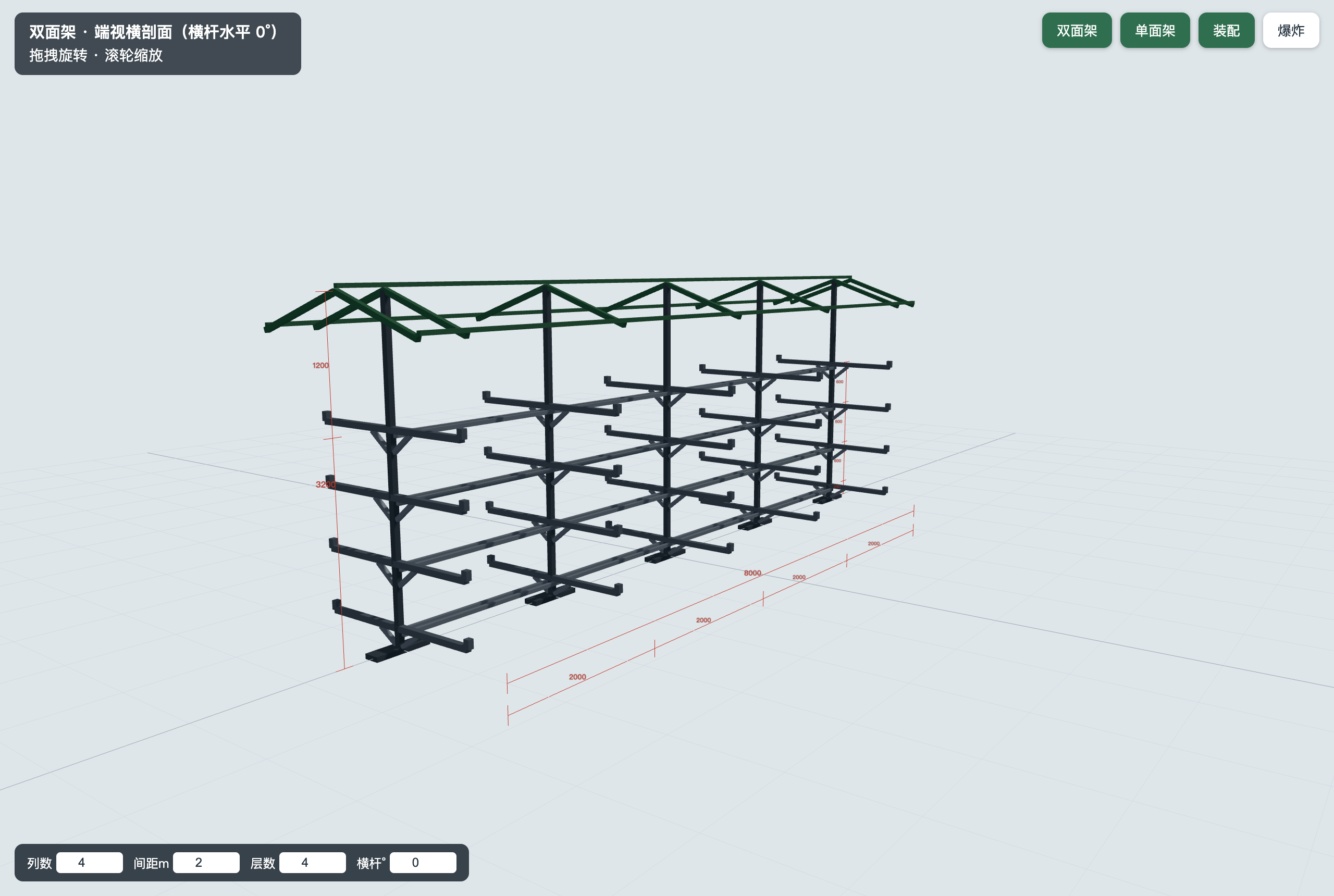

端视横剖面 · 两侧横杆水平

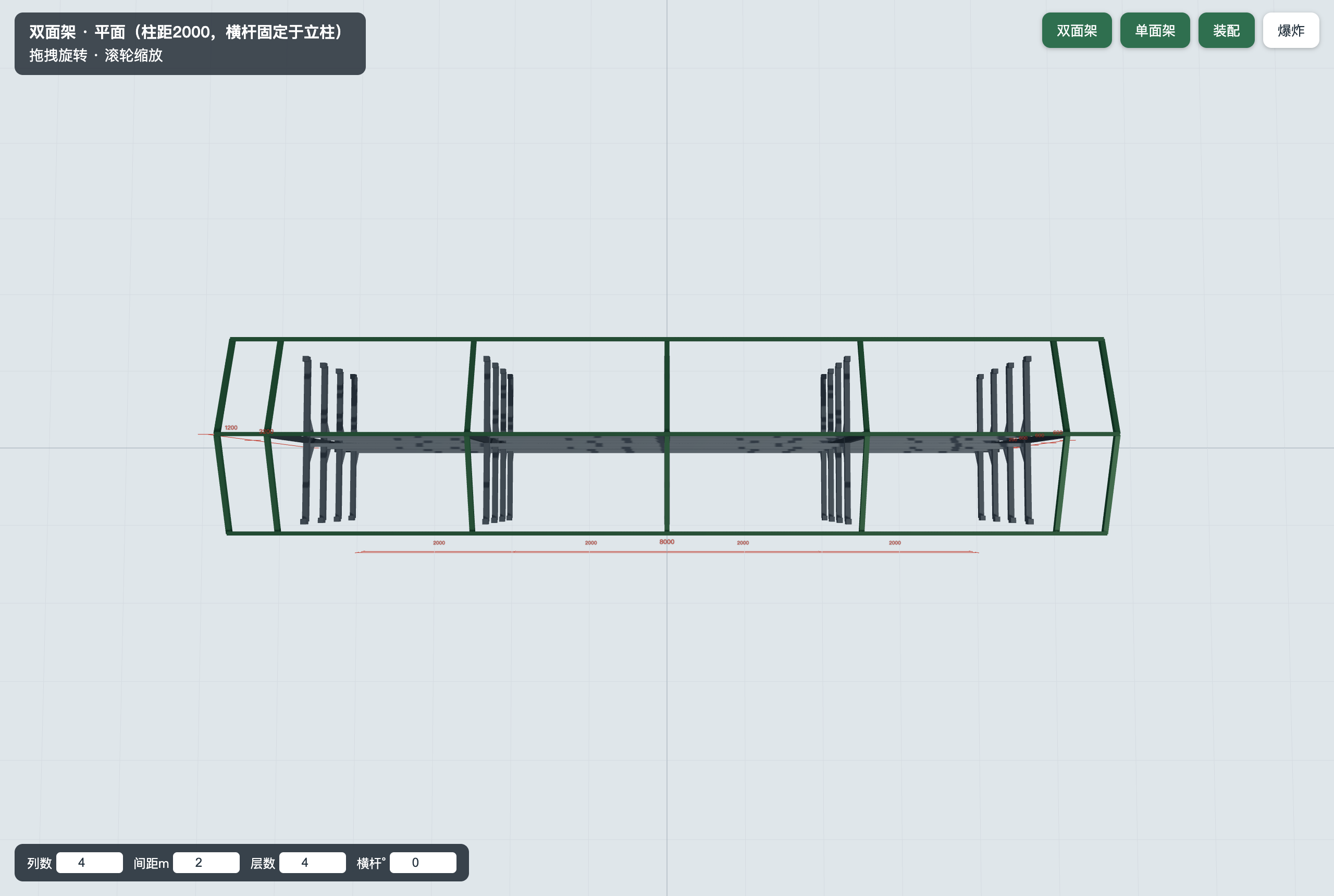

平面 · 柱距 2000，横杆固定于立柱

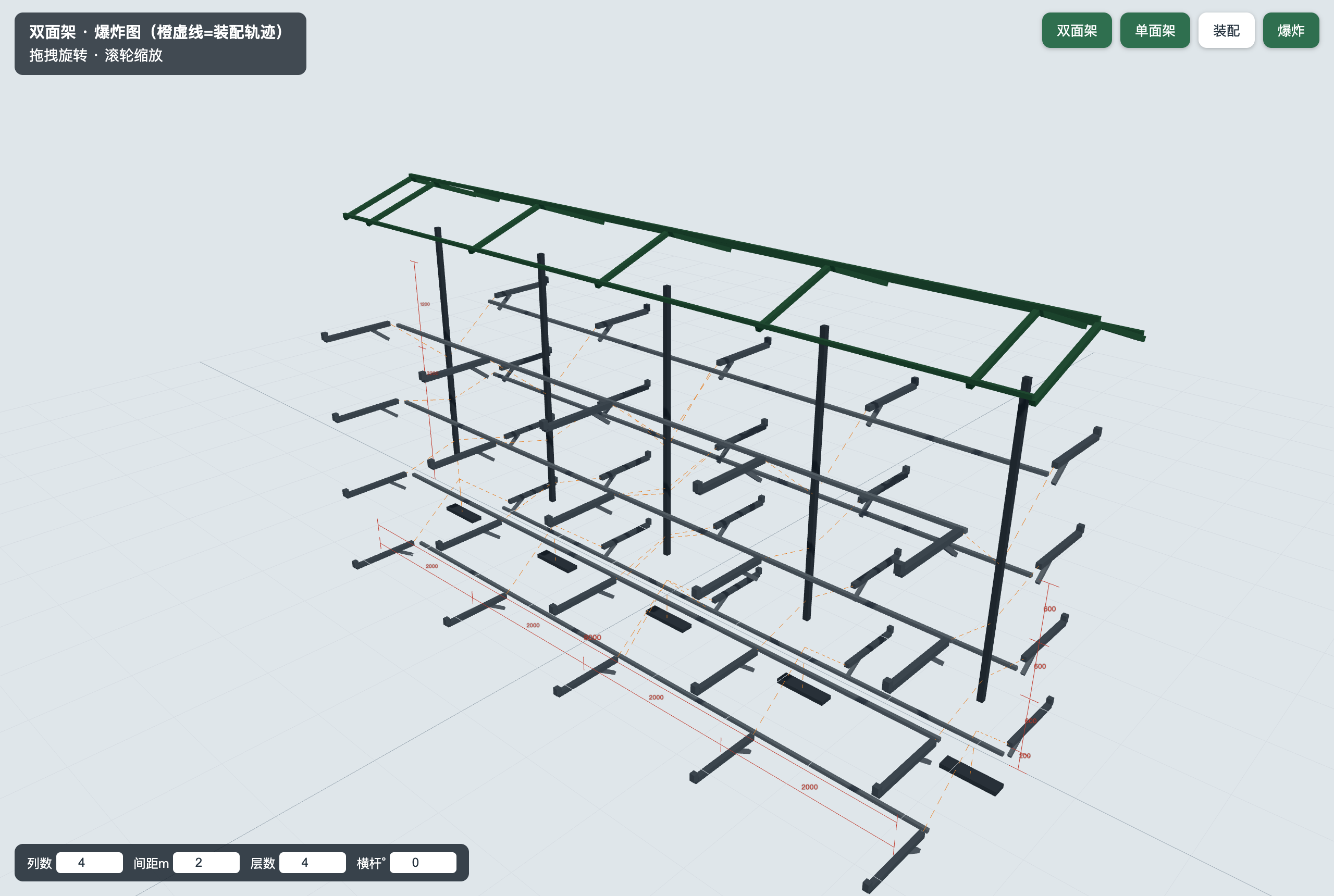

爆炸图 · 橙虚线为装配轨迹
双面架：4 层 × 5 柱 × 2 侧 横杆共 40 根，柱侧贴柱斜撑补强P2 / P4

单面放艇架

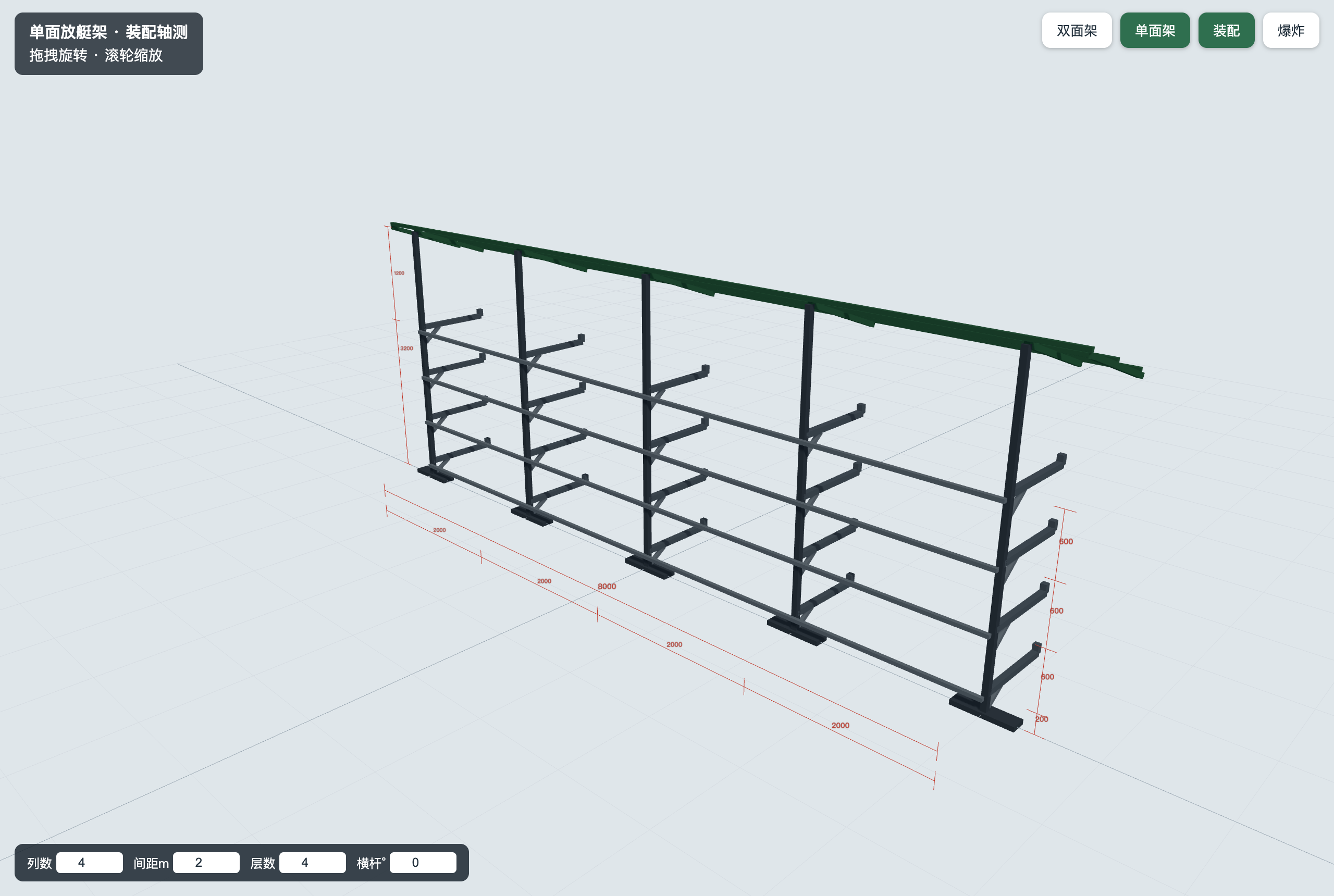

装配轴测

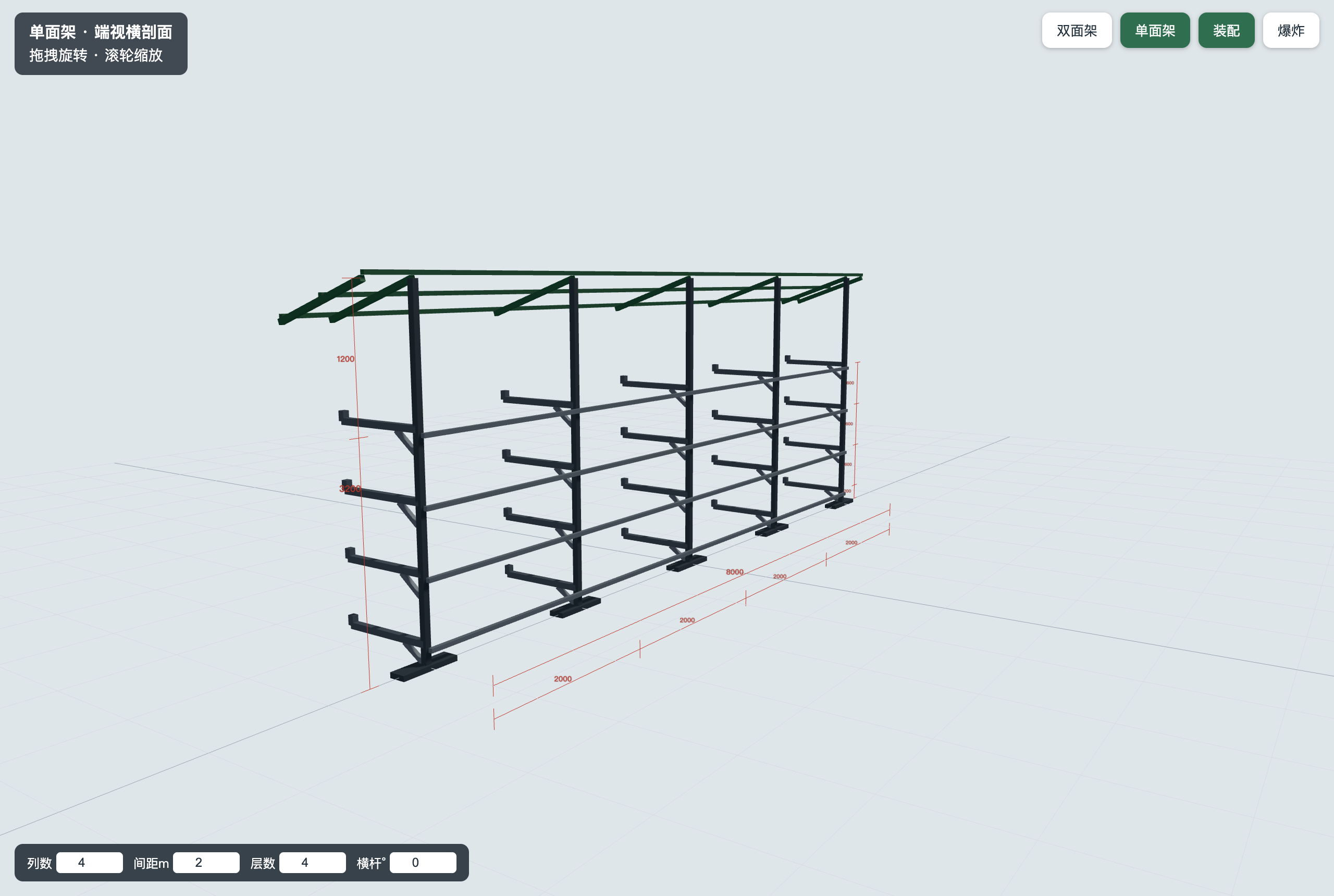

端视横剖面 · 单侧 4 层横杆

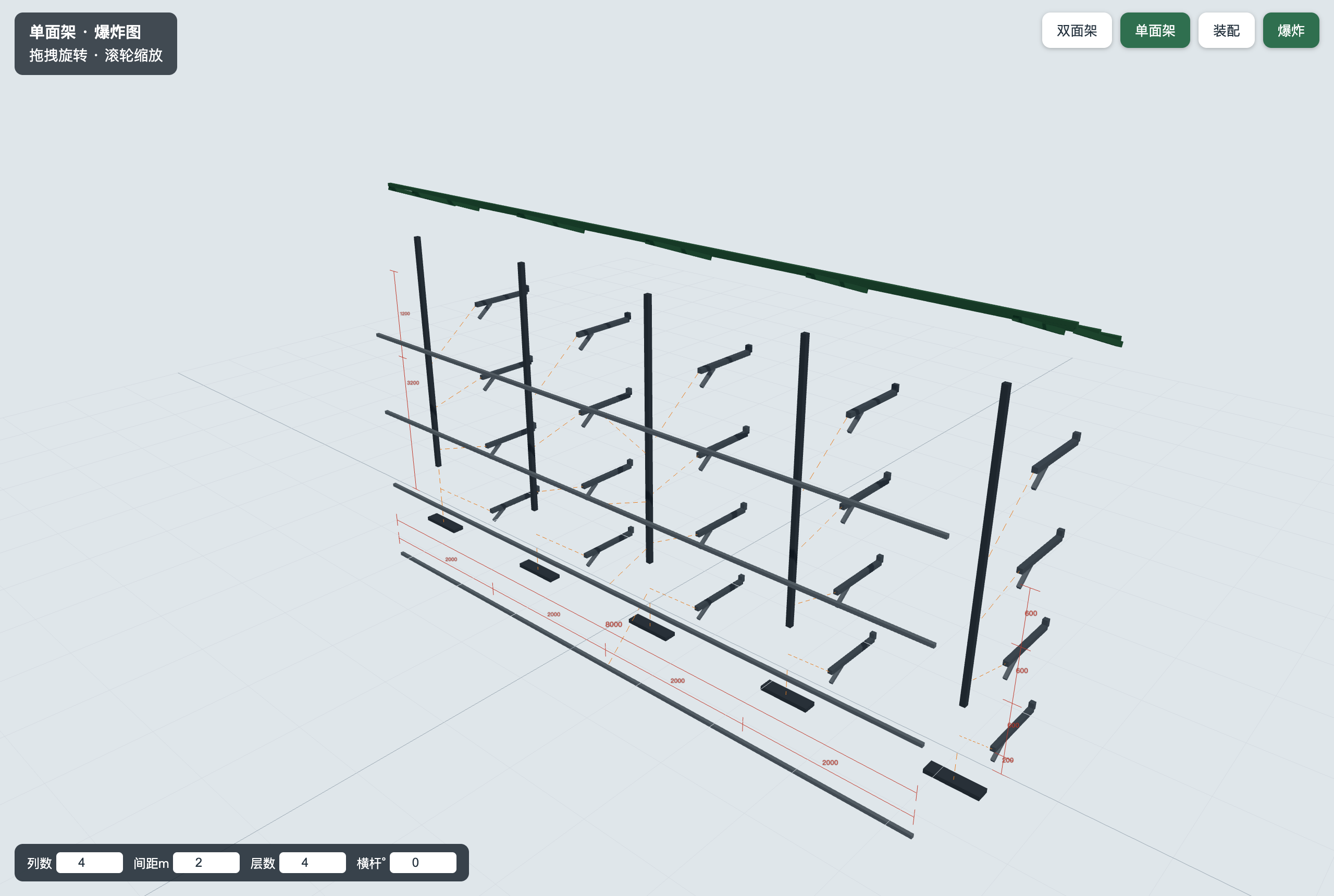

爆炸图

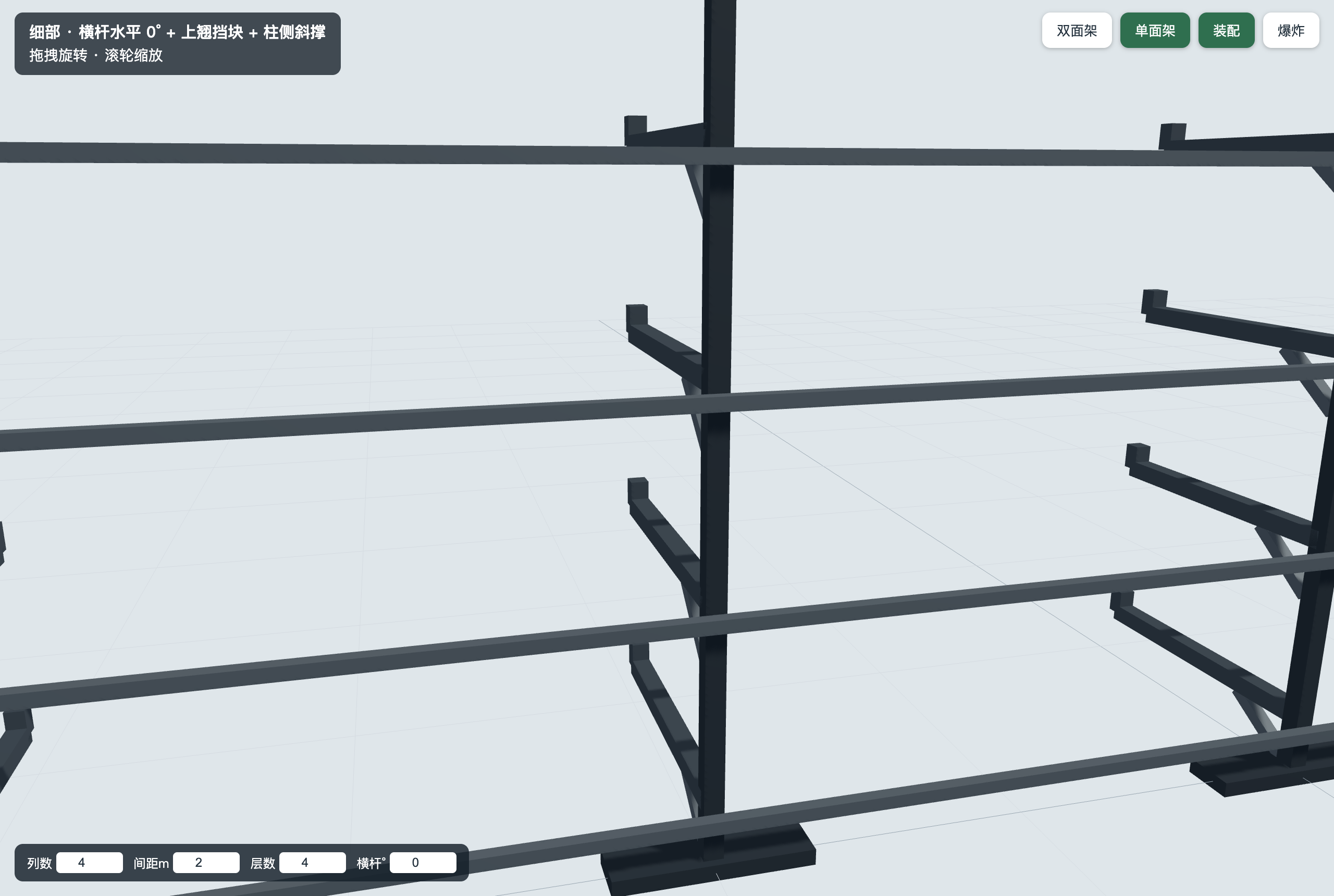

细部 · 横杆水平 + 上翘挡块 + 柱侧斜撑
单面架：4 层 × 5 柱 横杆共 20 根；背面设纵向系杆兼作抗倾覆P3 / P4

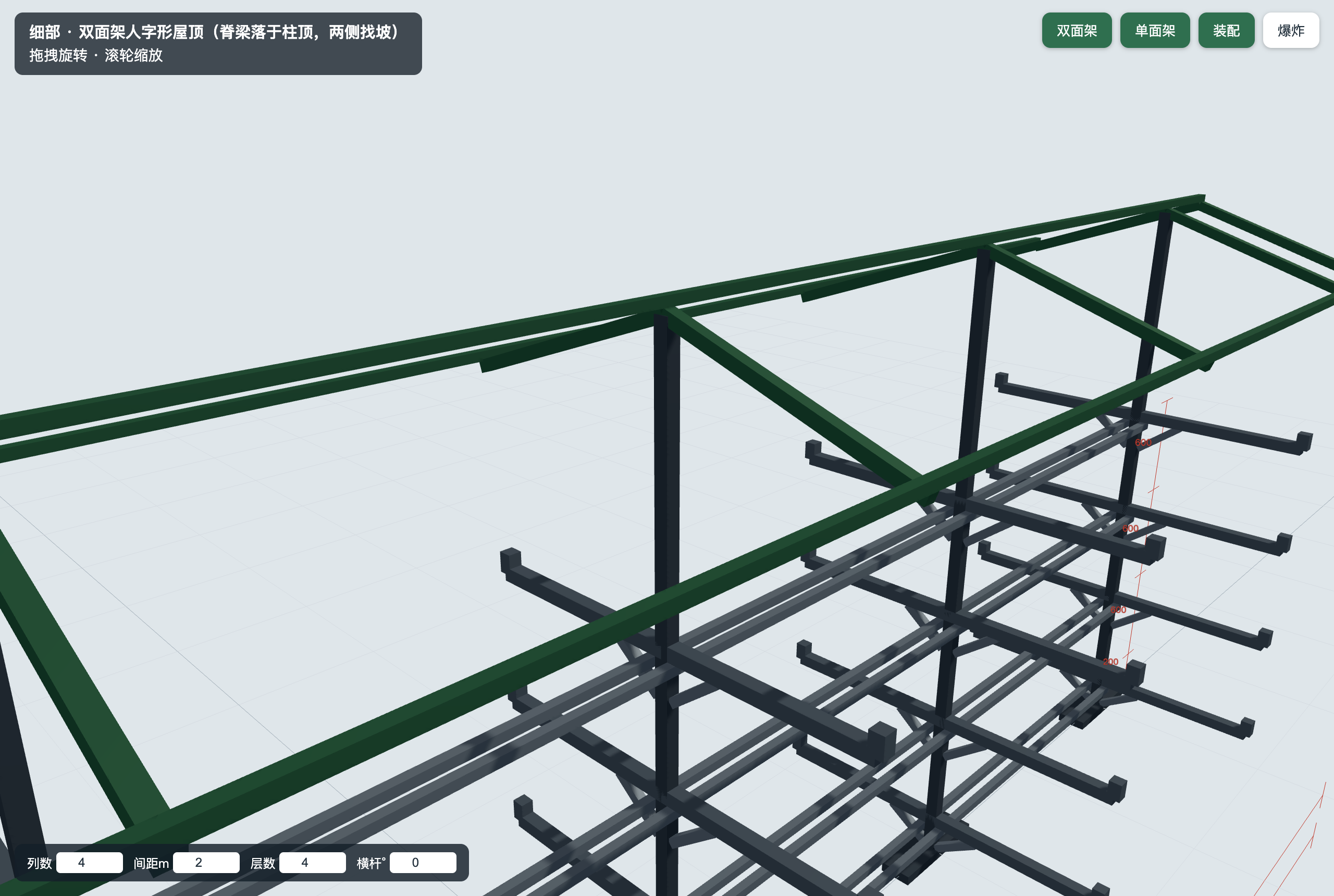

斜顶细部 · 设计说明

人字形屋顶：脊梁 3200 落于柱顶，两侧找坡至檐口 2850；斜椽每柱一对 + 两端外挑，脊檩 + 双侧檐檩 3 道便于蒙遮阳布
  • 防滑落：横杆水平 0° 承托，端部另设 90 高上翘挡块防滑落。
  • 支点：艇/板跨两柱、支点距 2000；横杆栓接于立柱，柱侧贴柱短斜撑把悬臂弯矩转为轴力传柱（离柱≤250，不侵入艇位）。
  • 层净距 600，适配艇高 ≤500；首层离地 200 防潮防踢。
  • 斜顶：双面人字形双侧 19% 找坡、雨水自脊分流向两侧排放；单面单向斜顶朝外侧排放。
  • 稳定：纵向系杆每层每侧通长，与柱螺栓连接；端柱可加斜撑。
  • 材饰：热镀锌方管 + 户外粉末喷涂（深灰）；横杆面铺 EPDM 护垫。
  • 基础：硬化地面 M12 膨胀螺栓；草地改 400×400×400 砼基础预埋。
构件规格单架用量（双面）
立柱□60×60×3 ×32005
横杆□60×60×3 ×90040（单面 20）
斜撑□40×40×3 ×≈30040（单面 20）
系杆□40×40×3 ×80008（单面 4）
斜椽□50×50×3 ×≈106014（单面 7）
檩条□40×40×3 ×90003
底脚板600×160×505
形式：单面 / 双面 各一套 · 尺寸以标注为准P4 / P4
